用途與簡介

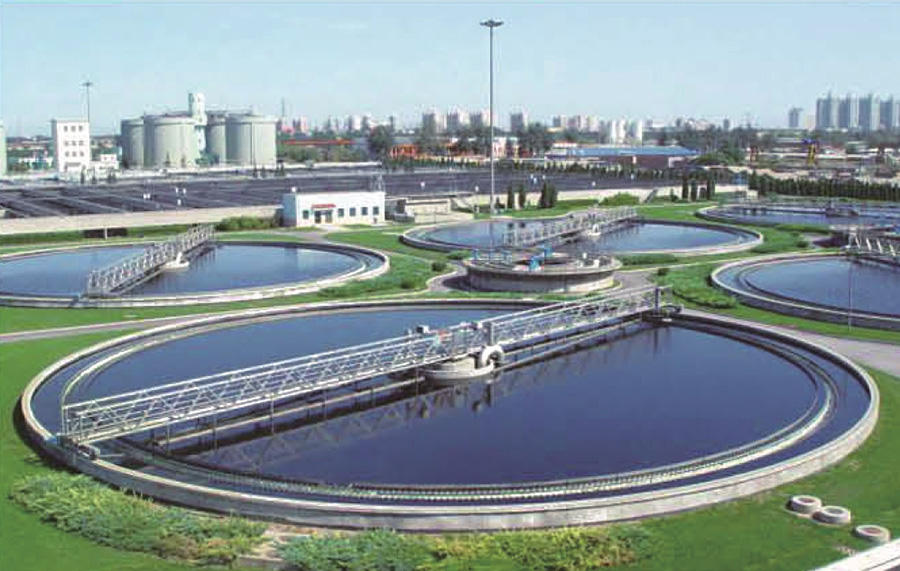

ZBX周邊傳動刮吸泥機適用于中心進水、周邊出水、中心排泥的大、中、小型池徑的輻流式沉淀池，主要用于城鎮污水處理廠或沉池內吸排泥。
主要結構和工作原理
該設備采用周邊傳動，污水從池中心的進水管流入，經穩流筒擴散后，均勻地向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動工作橋架沿周邊旋轉，并帶動吸泥管系統和集泥刮板轉動，刮板將污泥刮集后由啜泥管依靠池內靜水壓抽吸至集泥槽內排入中心泥缸，再通過中心排泥管排出池外。水面的浮渣通過旋轉搬渣裝置導入排渣斗內排出池外。而上清液則通過三角形出水堰板滋入出水槽內排出。
主要特點
1、工作橋可采用半橋式或全橋式。其材質可采用碳鋼、不銹鋼及鋁合金等；
2、驅動裝置采用軸裝式斜齒輪減速機與主動滾輪直聯傳動。結構緊湊，機械效率較高；
3、吸泥管采用喇叭口形式，吸泥效果好吸泥方式有兩種：自吸式和虹吸式(常規采用前種)。
型號說明
型號及主要技術參數
外形示意圖
ZBX周邊傳動刮泥機
